Когда люди впервые собирают небольшую пропускную систему своими руками, почти всегда возникает один и тот же вопрос: какое реле выбрать для открытия шлагбаума, ворот, двери или другого исполнительного устройства, и как правильно подключить его к системе видеонаблюдения.
На практике реле с сухим контактом является одним из самых универсальных и полезных компонентов в автоматизации. Оно не привязано к какому-то одному бренду, не требует сложной интеграции и подходит для самых разных сценариев. Если система видеонаблюдения умеет отправлять HTTP-команды по локальной сети, значит через такое реле можно запускать очень много полезных действий: открывать шлагбаум, давать импульс на автоматику ворот, кратковременно замыкать вход управления электрозамка, включать сирену, прожектор, световую индикацию или иной внешний исполнительный механизм.
Именно поэтому реле с сухим контактом так часто используют вместе с системой видеонаблюдения, особенно когда нужно быстро собрать рабочую схему без дорогостоящих контроллеров доступа и без превращения объекта в археологический памятник из переходников, соплей и “временных решений”, которые почему-то живут потом по пять лет.
Что такое реле с сухим контактом
Реле с сухим контактом, или dry contact relay, это реле, у которого выходной контакт сам по себе не подает никакого напряжения. Оно лишь замыкает или размыкает электрическую цепь, как обычная кнопка или выключатель.
Это и есть ключевая идея. Сухой контакт не “кормит” шлагбаум электричеством и не пытается угадать, какое там напряжение и логика работы. Он просто делает то, что от него требуется: соединяет два контакта на короткое время или держит их в замкнутом состоянии по команде.
За счет этого сухой контакт очень удобен, потому что:
- он электрически нейтрален
- подходит для разных систем автоматики
- может имитировать нажатие кнопки
- не вмешивается в внутреннюю схему управляемого устройства
- снижает риск подать не то напряжение не туда, куда не надо
Если говорить совсем простыми словами, сухой контакт это “умный палец”, который по команде нажимает нужную кнопку внутри внешнего устройства.
Для чего нужен сухой контакт
Сухой контакт используют там, где надо не подать питание на устройство, а передать ему управляющий сигнал.
Это важное различие. Очень многие новички путают две вещи:
- питание устройства
- управляющий вход устройства
Например, шлагбаум обычно имеет собственный блок управления и собственное питание. Для его открытия не надо подавать на него 12 вольт от реле. Наоборот, чаще всего нужно просто кратковременно замкнуть два управляющих контакта на плате шлагбаума, как будто кто-то нажал кнопку “Открыть”.
То же самое относится ко многим устройствам:
- автоматические ворота
- электромеханические замки через контроллер
- домофонные системы
- турникеты
- тревожные входы
- системы освещения
- сирены
- кнопочные входы контроллеров
- входы “START”, “OPEN”, “TRIGGER”, “EXIT”
Именно поэтому реле с сухим контактом так ценится в системах видеонаблюдения и автоматизации. Оно универсально. Сегодня открывает ворота, завтра включает подсветку, послезавтра запускает вентиляцию по тревоге. Вещь старая как инженерная совесть, а потому надежная.
Где реле используется в системе видеонаблюдения
В связке с системой видеонаблюдения реле обычно становится исполнительным звеном. Камера или программное обеспечение обнаруживает событие, а дальше по сети отправляет команду релейному модулю.
Например:
- распознали номер автомобиля из белого списка, открыть шлагбаум
- распознали лицо сотрудника, открыть дверь
- обнаружили человека в запрещенной зоне ночью, включить прожектор
- зафиксировали тревожное событие, включить сирену
- оператор нажал кнопку в интерфейсе, открыть ворота вручную
- обнаружили движение у въезда, подать импульс на внешнюю автоматику
В этой схеме реле не принимает решений. Оно просто исполняет команду. Решения принимает система видеонаблюдения, аналитика, оператор или логика сценариев.
Какое реле подойдет
В общем случае подойдет почти любое сетевое реле, к которому можно организовать доступ по HTTP в локальной сети. Главное, чтобы оно:
- имело сухие контакты
- поддерживало управление по сети
- было доступно по локальному IP-адресу
- умело принимать простые команды через HTTP GET или POST
- позволяло выбрать режим работы контактов
- желательно поддерживало импульсный режим или задержку автовозврата
Одним из наглядных примеров такого устройства является релейный модуль DT Ethernet Wi-Fi RS485.
Пример реле: DT Ethernet Wi-Fi RS485
Этот модуль удобен тем, что поддерживает несколько способов подключения и подходит для небольших самостоятельных инсталляций. Его можно использовать как временно через встроенную точку доступа Wi-Fi, так и постоянно через обычную локальную сеть.
Основные свойства устройства:
- интерфейсы: RJ45 / RS485 / CAN / Wi-Fi
- скорость передачи данных: 100M / 115200 bps / 125 kbps / 150 Mbps
- рабочая температура: от -20°C до +70°C
- типы контактов: нормально закрытый и нормально открытый
- поддержка задержки и автоматического возврата контакта в исходное состояние
Для практических задач это означает, что модуль можно установить рядом с автоматикой ворот или шлагбаума, подать на него питание, подключить к локальной сети и управлять им обычными HTTP-запросами из SmartVision.
Что означают NO, NC и COM
На большинстве реле с сухими контактами есть три основных клеммы на канал:
- COM , общий контакт
- NO , normally open, нормально открытый
- NC , normally closed, нормально закрытый
Работает это так:
Если реле не активировано, то:
- COM и NO разомкнуты
- COM и NC замкнуты
Если реле активировано, то:
- COM и NO замыкаются
- COM и NC размыкаются
Для шлагбаума, ворот и большинства входов управления обычно используют пару COM + NO, потому что нужно кратковременно замкнуть цепь только в момент команды.
Если же устройству нужен обратный принцип, применяют COM + NC, но это встречается реже.
Почему сухой контакт удобен именно для шлагбаума или ворот
У шлагбаума или автоматики ворот обычно уже есть своя плата управления. На ней есть входы для кнопки, ключа, домофона, считывателя или внешнего контроллера. Эти входы как раз и рассчитаны на кратковременное замыкание.
То есть реле в этой схеме не заменяет автоматику шлагбаума. Оно просто подключается к ее управляющему входу и имитирует нажатие кнопки.
Это хорошо по нескольким причинам:
- не надо лезть в силовую часть автоматики
- не надо подавать на плату стороннее питание
- интеграция получается безопаснее и проще
- легче диагностировать ошибки
- реле можно менять без вмешательства в логику шлагбаума
Проще говоря, сухой контакт работает с автоматикой шлагбаума культурно, без грубого вторжения.
Как подключить питание к реле
Очень важный момент: сухой контакт и питание релейного модуля это не одно и то же.
Само реле как устройство требует питания. Обычно это отдельный блок питания, который покупается отдельно. Конкретное напряжение зависит от модели модуля и должно проверяться по маркировке и документации. Нельзя подключать блок питания “на глазок” по принципу “12 вроде почти 24, значит сойдет”. Электроника такой народный фольклор ценит недолго.
Общая логика подключения такая:
- блок питания подключается к входным клеммам питания релейного модуля
- релейный модуль включается и начинает работать как сетевое устройство
- его сухие контакты остаются отдельными и используются только для передачи управляющего сигнала
То есть питание нужно самому модулю, а не управляемому контакту.
Перед подключением обязательно нужно:
- проверить рабочее напряжение модуля
- убедиться в правильной полярности, если она требуется
- не путать клеммы питания с клеммами реле
- использовать стабильный блок питания подходящей мощности
- по возможности защитить цепь предохранителем
Если реле питается от отдельного источника, а шлагбаум или контроллер имеют свое питание, это нормально. Так и должно быть. Сухой контакт как раз для того и нужен, чтобы связать две системы по сигналу, а не по силе.
Как проверить реле до подключения к шлагбауму
Перед тем как заводить контакты на автоматику ворот или шлагбаума, реле лучше проверить отдельно. Это избавляет от массы проблем. Очень часто неисправным оказывается не шлагбаум, а банально неверно выбранные контакты или не тот режим работы реле.
Самая простая проверка делается мультиметром в режиме измерения сопротивления или прозвонки.
Порядок проверки:
Подключите питание к релейному модулю.
Подключите мультиметр к тем контактам, которые хотите использовать, обычно это COM и NO.
В исходном состоянии контакт должен быть разомкнут. На многих тестерах это будет отображаться как очень большое сопротивление, единица на дисплее или отсутствие звукового сигнала в режиме прозвонки.
Затем через веб-интерфейс или HTTP-команду активируйте реле.
После срабатывания реле контакты должны замкнуться, а сопротивление должно упасть почти до нуля. В режиме прозвонки тестер начнет пищать.
Если это происходит, значит реле работает правильно и его можно подключать к входу управления автоматики.
Именно такую проверку и удобно делать сначала “на столе”, не трогая пока сам шлагбаум.
Первичный доступ к реле через точку доступа
Удобство модуля DT Ethernet Wi-Fi RS485 в том, что для начальной проверки можно подключиться к его точке доступа и зайти на адрес по умолчанию:
http://192.168.7.1/

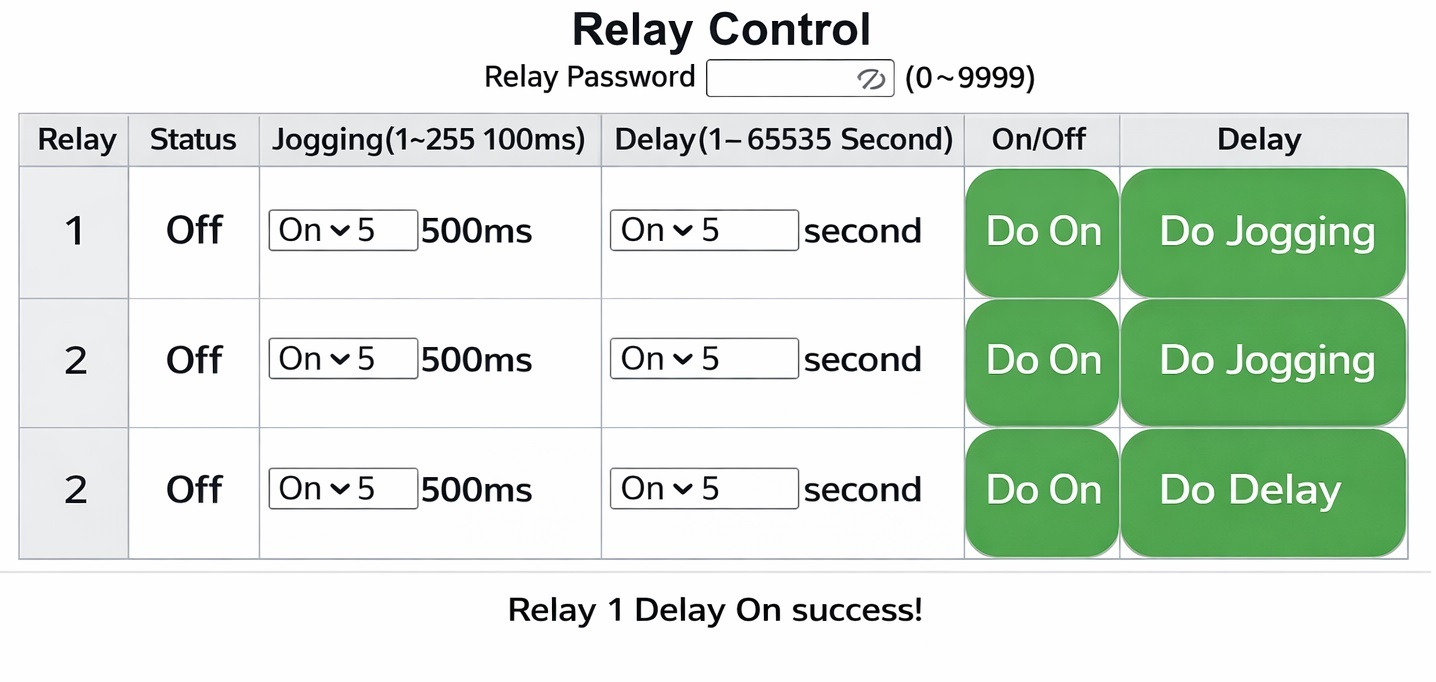

После входа в веб-интерфейс можно открыть раздел управления реле, обычно это Relay Control, и вручную проверить включение и выключение выхода.
Если подключение выполнено к первому релейному выходу, то для теста используются кнопки первого канала:
- Do On , переводит реле в активное состояние
- Do Off , возвращает реле в исходное состояние
При нажатии Do On мультиметр должен показать замыкание контакта. При Do Off контакт снова размыкается.
Это самый наглядный способ убедиться, что:
- питание подано правильно
- канал выбран правильно
- реле физически исправно
- контакты подключены верно
- устройство отвечает по сети
Как передавать команды управления реле по HTTP
После ручной проверки через веб-интерфейс реле можно интегрировать в систему видеонаблюдения и отправлять команды автоматически.
Для модуля DT Ethernet Wi-Fi RS485 используются HTTP-запросы вида:
Открытие
http://192.168.7.1/relay_cgi.cgi?type=0&relay=0&on=1&time=0&pwd=0&
Закрытие
http://192.168.7.1/relay_cgi.cgi?type=0&relay=0&on=0&time=0&pwd=0&
Команда с задержкой
http://192.168.7.1/relay_cgi.cgi?type=2&relay=0&on=1&time=0&pwd=0&
В этих запросах:
- relay=0 обычно означает первый релейный канал
- on=1 включает реле
- on=0 выключает реле
- type=0 означает обычное переключение состояния
- type=2 используется для режима задержки или авто-возврата
- pwd=0 означает пароль по умолчанию, если он не изменен
- time связан с временными параметрами, в зависимости от режима и модели
Точное значение параметров лучше сверять с документацией именно вашего модуля, потому что у похожих устройств логика CGI-команд бывает очень похожей, но не всегда идентичной.
Нужно ли настраивать и открытие, и закрытие
Не всегда.
Во многих случаях сигнал “закрытие” из SmartVision вообще не нужен. И вот почему.
Для автоматики шлагбаума и ворот очень часто достаточно короткого импульса на вход управления. Дальше логика уже живет внутри самого устройства. Оно либо открывается на цикл, либо ждет окончания таймера, либо само возвращается в исходное состояние через заданную задержку.
Кроме того, многие сетевые реле поддерживают режим автоматического возврата. То есть вы отправляете одну команду, реле кратковременно замыкает контакт и потом само его отпускает через несколько секунд.
Это удобно, потому что:
- не нужно отдельно посылать команду выключения
- меньше риск оставить контакт “залипшим” во включенном состоянии
- упрощается логика в системе видеонаблюдения
- реле работает как кнопка, а не как тумблер
Например, если в реле по умолчанию стоит задержка 5 секунд, можно использовать команду вида:
http://192.168.7.1/relay_cgi.cgi?type=2&relay=0&on=1&time=0&pwd=0&
Тогда реле само вернется в исходное состояние без отдельной команды закрытия.
Для шлагбаумов и ворот это часто лучший вариант.
Как подключить реле к шлагбауму или воротам
После проверки реле мультиметром можно подключать его к автоматике.
Общий принцип такой:
- находите на плате управления шлагбаума вход внешней кнопки или управляющего запуска
- смотрите в документации, какие два контакта нужно замкнуть для команды открытия
- подключаете к ним сухой контакт реле, обычно COM и NO
- в SmartVision настраиваете HTTP-команду на активацию этого реле
Очень важно не перепутать вход управления и силовые клеммы. Реле должно идти именно на низковольтный управляющий вход, который рассчитан на внешнюю кнопку, считыватель или релейный сигнал. Подключать сухой контакт “куда-нибудь рядом с мотором” не надо. Такой путь обычно ведет к запаху электроники и философским размышлениям о цене спешки.
Если документации на шлагбаум нет, обычно ищут обозначения вроде:
- START
- OPEN
- STEP-BY-STEP
- BUTTON
- PUSH
- KEY
- TRIGGER
- COM
- GND
- INPUT
Но точное подключение всегда должно подтверждаться схемой конкретной автоматики.
Как настроить реле в SmartVision
После того как реле доступно по сети и команды проверены в браузере, его можно встроить в SmartVision.
Смысл настройки такой:
Для нужного видеопотока или камеры создается действие, которое по событию отправляет HTTP-запрос на релейный модуль.
Например, это может быть:
- ручная кнопка оператора “Открыть шлагбаум”
- распознавание номера автомобиля
- срабатывание по лицу
- правило по детекции объекта
- внешнее событие в сценарии автоматизации
Дальше в настройках действия указываются URL-команды.
Сигнал открытия
Используется URL включения или задержанного импульса.
Пример:
http://192.168.7.1/relay_cgi.cgi?type=2&relay=0&on=1&time=0&pwd=0&
Сигнал закрытия
Если требуется отдельное выключение, можно использовать:
http://192.168.7.1/relay_cgi.cgi?type=0&relay=0&on=0&time=0&pwd=0&
Но еще раз: для большинства сценариев открытия шлагбаума отдельный сигнал закрытия не обязателен. Часто хватает одного импульса с авто-возвратом.
Типичный сценарий работы с SmartVision
Нормальный рабочий сценарий выглядит так:
Камера смотрит на въезд.
SmartVision получает видеопоток и выполняет анализ.
Если условие выполнено, например распознан номер автомобиля из списка доступа, система отправляет HTTP-запрос на реле.
Реле замыкает сухой контакт.
Плата шлагбаума воспринимает это как нажатие кнопки открытия.
Шлагбаум открывается.
После истечения задержки контакт автоматически возвращается в исходное состояние или отключается отдельной командой.
Все. Схема простая, надежная и понятная в обслуживании.
Для каких еще устройств подходит такое реле
Реле с сухим контактом полезно не только для шлагбаума.
Его можно использовать для:
- автоматических ворот
- дверных приводов
- турникетов
- домофонов с входом кнопки
- электромагнитных и электромеханических замков через контроллер
- сирен и оповещателей
- прожекторов и освещения через управляющий вход
- систем умного дома
- подачи сигнала на ПЛК
- тревожных входов других устройств
- вентиляции, вытяжки, исполнительных механизмов, где нужен внешний запуск
Главное правило всегда одно: сначала понять, нужен ли устройству именно сухой контакт, а не питание на выходе. Если устройству нужен именно управляющий импульс, реле подходит отлично.
Преимущества сетевого реле в локальной сети
Использование сетевого реле с HTTP-доступом дает несколько важных плюсов:
Во-первых, его легко проверять. URL открыл, команду послал, контакт щелкнул.
Во-вторых, его легко интегрировать с программным обеспечением. Не нужен сложный драйвер или нестандартный SDK.
В-третьих, оно работает в локальной сети без облака. Это особенно удобно на объектах, где важны скорость реакции, автономность и предсказуемость.
В-четвертых, его можно использовать для множества разных сценариев, не только для ворот.
В-пятых, его можно разместить рядом с исполнительным устройством, а управлять им по сети из центральной системы.
Что важно учесть при эксплуатации
Чтобы схема работала стабильно, стоит соблюдать несколько практических правил.
Используйте статический IP-адрес для реле или DHCP-резервирование. Если адрес устройства внезапно сменится, SmartVision будет честно слать команды в пустоту.
Смените пароль по умолчанию, если реле это поддерживает. Иначе любой любопытный человек в сети сможет почувствовать себя диспетчером ворот.
Не открывайте такое реле напрямую в интернет. Управление должно оставаться внутри локальной сети или через защищенный VPN.
Проверьте, какой режим работы реально нужен: удержание, переключение или импульс с авто-возвратом.
Перед подключением к шлагбауму обязательно проверьте работу контакта мультиметром.
Убедитесь, что вход автоматики действительно рассчитан на сухой контакт.
При наличии длинных линий и уличного монтажа продумайте защиту от помех и аккуратную прокладку кабеля.
Типичные ошибки при подключении
На практике чаще всего встречаются такие проблемы.
Первая ошибка: путают питание реле и выходной контакт. Подают напряжение туда, где надо было просто замкнуть два контакта.
Вторая ошибка: подключаются не к тем клеммам, например берут NC вместо NO.
Третья ошибка: пытаются управлять силовой цепью шлагбаума вместо управляющего входа.
Четвертая ошибка: не проверяют реле отдельно и начинают искать проблему сразу в шлагбауме, в софте, в сети, в погоде и, возможно, в ретроградном Меркурии.
Пятая ошибка: используют режим постоянного включения там, где нужен короткий импульс.
Шестая ошибка: оставляют пароль по умолчанию и стандартный IP-адрес.
Седьмая ошибка: не учитывают, что автоматика шлагбаума может требовать конкретный тип входа, например пошаговый запуск, отдельный вход “Open” или отдельный вход “Pedestrian”.
Практический порядок настройки
Вот нормальная последовательность действий без лишнего героизма:
Сначала подайте питание на реле от подходящего блока питания.
Потом подключитесь к реле по Wi-Fi или через сеть и откройте веб-интерфейс.
После этого вручную проверьте срабатывание реле через Relay Control.
Далее мультиметром убедитесь, что нужные контакты действительно замыкаются.
Затем протестируйте HTTP-команды из браузера.
После этого заведите команду в SmartVision как действие для нужного видеопотока или события.
Проверьте срабатывание в SmartVision без подключения к шлагбауму.
И только потом подключайте сухой контакт к входу автоматики ворот или шлагбаума.
Такой порядок экономит и время, и нервы, и количество слов “почему оно не работает”.
Итог
Реле с сухим контактом является простым и очень полезным способом связать систему видеонаблюдения с внешними исполнительными устройствами. Оно особенно удобно там, где нужно не питать устройство, а передать ему короткий управляющий сигнал.
Для шлагбаума, ворот, двери, турникета или другого оборудования это часто идеальное решение. Сетевой релейный модуль, доступный по HTTP в локальной сети, позволяет быстро встроить управление в SmartVision и запускать внешние действия по кнопке оператора, по расписанию или автоматически по событиям видеоаналитики.
На примере реле DT Ethernet Wi-Fi RS485 хорошо видно, что схема вполне практичная:
- подаем питание на сам модуль
- проверяем замыкание контактов мультиметром
- тестируем команды через веб-интерфейс
- используем HTTP-запросы для управления
- настраиваем действие в SmartVision
- подключаем сухой контакт к входу автоматики шлагбаума
После этого система начинает работать так, как и должна была работать с самого начала: камера видит, программа решает, реле щелкает, шлагбаум открывается. Спокойно, четко и без шаманства с отверткой.
